23.5 Коробчатые диаграммы

Так называемые коробчатые диаграммы являются самыми удобными для отображения медианы, первого и третьего квартилей, минимального и максимального значений, а также аномальных и экстремальных значений.

В файле klin.sav хранятся некоторые медицинские показатели, описывающие состояние 981 пациента некоторой клиники. Постоим сначала две отдельные диаграммы уровня сахара в крови, разделённые по половому признаку.

•  Откройте файл klin.sav.

•  Выберите в меню Graphs (Графики) Interactive (Интерактивно) Boxplot... (Коробчатые) Откроется диалоговое окно Create Boxplot (Создание коробчатой диаграммы).

•  Переменную gluk поместите в поле оси у, а переменную geschl — в поле оси х.

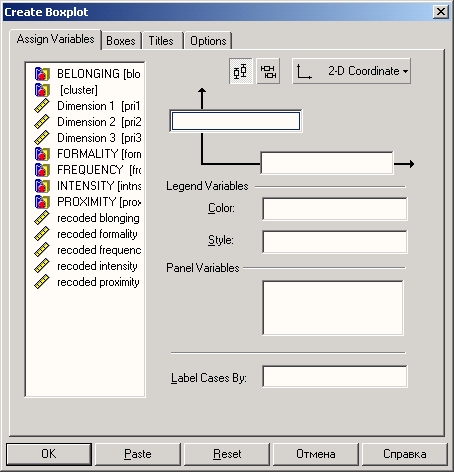

 Рис. 23.35: Диалоговое окно Create Boxplot (Создание коробчатой диаграммы)

Рис. 23.36: Коробчатая диаграмма с аномальными и экстремальными значениями

В коробчатых диаграммах аномальные значения обозначаются кружками, а экстремальные звёздочками. Аномальными считаются те значения, которые находятся за пределами коробки между отметками полуторной и тройной высоты этой коробки. Если маркировки аномальных и экстремальных значений Вам мешают и Вы захотите от них избавиться, то поступите следующим образом:

•  Откройте регистрационную карту Boxes (Коробки) и деактивируйте опцию маркировки аномальных и экстремальных значений. Вы заметите, что хотя метки аномальных и экстремальных значений теперь и отсутствуют, но шкала всё равно остаётся излишне растянутой до значения 600. Поэтому график необходимо ещё дополнительно доработать.

•  Щёлкните дважды на графике и затем правой кнопкой мыши — на вертикальной оси.

•  В появившемся меню активируйте опцию Scale Axis... (Масштабировать ось).

Откроется диалоговое окно Scale Axis — Blutzucker (Маштабировать ось — Уровень сахара).

•  Минимуму присвойте значение 0, максимуму 200 и возьмите цену деления 50.

•  Излишним представляется ещё и напоминания: Outliers are hidden (Показ аномальных значений отключён), а также Extreme are hidden (Показ экстремальных значений отключён). Щёлкните на этом тексте правой кнопкой мыши и в контекстном меню активируйте опцию Hide Key (Спрятать подсказку).

Коробчатые диаграммы могут быть сгруппированы при помощи некоторой дополнительной переменной, которая называется переменной легенды.

•  В поле оси х вместо переменной geschl поместите переменную altek, которая отображает шесть возрастных категорий, а переменную geschl поместите в поле Style (Стиль) группы переменных легенды Legend Variables (Переменные легенды).

•  Произведите описанные выше действия над шкалой получившегося графика.

Рис. 23.37: Коробчатая диаграмма с отключённым режимом демонстрации аномальных и экстремальных значений

Рис. 23.38: Коробчатая диаграмма с одной переменной легенды

Ещё одной разновидностью группировки при помощи дополнительной переменной, является группировка при помощи полевой переменной.

•  Теперь переменной geschl вместо статуса переменной легенды присвойте статус полевой переменной. И здесь также дополнительно откорректируйте маштаб оси.

Рис. 23.39: Коробчатая диаграмма с одной полевой переменной

Ещё одну возможность добавления дополнительной переменной в диаграмму открывает активирование режима 3D Coordinate (Третья координата). Но этот вариант представления данных является очень непоказательным.

В заключение продемонстрируем ещё коробчатую диаграмму с ЗD-эффектом.

•  При помощи выключателя Reset (Сброс) дёак-тивируйте все установки.

•  Переменную chol (холестерин) поместите в поле оси у, а переменную alterk (возрастные группы) — в поле оси х.

•  Активируйте опцию 3D-Effect (Трехмерный эффект), деактивируйте отображение аномальных и экстремальных значений и в регистрационной карте Boxes (Коробки) активируйте опцию Display count labels (Показать метки частот).

•  В построенном графике подкорректируйте шкалу путём установки минимального значения равным 0 и максимального значения равным 400. Мешающую подсказку Вы можете убрать щелчком правой кнопки мыши с последующим выбором опции Hide Key (Спрятать подсказку).

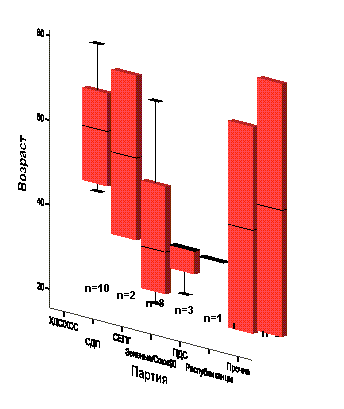

Рис. 23.40: Коробчатая диаграмма с применением трехмерного эффекта и указанием частот
