16.1.4 Выбор осей
Для диаграмм рассеяния часто оказывается необходимой дополнительная корректировка осей. Продемонстрируем такую коррекцию при помощи одного примера. В файле raucher.sav находятся десять фиктивных наборов данных. Переменная konsum указывает на количество сигарет, которые выкуривает один человек в день, а переменная puls на количество времени, необходимое каждому испытуемому для восстановления пульса до нормальной частоты после двадцати приседаний. Как было показано ранее, постройте диаграмму рассеяния с внедрённой регрессионной прямой.
-
В диалоговом окне Simple Scatterplot (Простая диаграмма рассеяния) перенесите переменную puls в поле оси Y, а переменную konsum — в поле оси X.

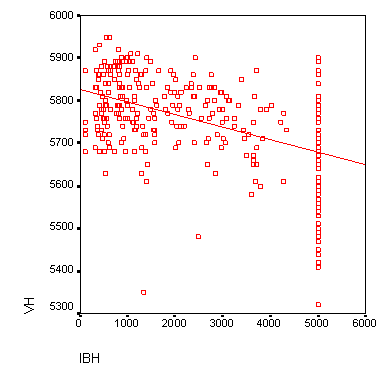

Рис. 16.9: Диаграмма рассеяния с регрессионной прямой
После соответствующей обработки данных в окне просмотра появится диаграмма рассеяния, изображённая на рисунке 16.10.

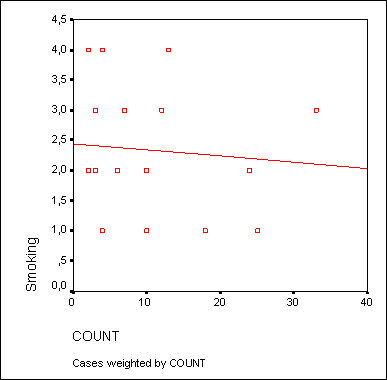

Рис. 16.10: Диаграмма рассеяния с регрессионной прямой до коррекции осей
Так как никто не выкуривает минус 10 сигарет в день, точка начала отсчёта оси X является не совсем корректной. Поэтому попробуем эту ось откорректировать.
-
Дважды щёлкните на графике и в меню редактора диаграмм вберите опции Chart... (Диаграмма) Axis... (Оси) Откроется диалоговое окно Axis Selection (Выбор оси) (см. рис. 16.11).
-
Подтвердите предварительный выбор оси X нажатием кнопки ОК.
Откроется диалоговое окно X-Scale Axis (Ось X) (см. рис. 16.12).
-
В редактируемом поле Displayed (Отображаемый) в рубрике Range (Диапазон) измените минимальное значение на 0.
-
Подтвердите нажатием на ОК.
Рис. 16.11: Диалоговое окно Axis Selection (Выбор оси)
Рис. 16.12: Диалоговое окно X-Scale Axis (Ось X)
-
Выберите вновь в меню редактора диаграмм опции Chart... (Диаграмма* Axis... (Оси)
-
Активируйте в диалоговом окне Axis Selection (Выбор оси) опцию Y Scale (Ось Y). Откроется диалоговое окно Y-Scale Axis (Ось Y).
-
И здесь в рубрике Range (Диапазон) в редактируемом поле Displayed (Отображаемый) измените минимальное значение на "0".
-
Подтвердите нажатием на ОК.
В окне просмотра Вы увидите откорректированную диаграмму рассеяния (см. рис. 16.13).
На откорректированной диаграмме рассеяния теперь стало проще распознать начальную точку на оси Y, которая образуется при пересечении с регрессионной прямой. Значение этой точки примерно равно 2,9. Сравним это значение с уравнением регрессии для переменных puls (зависимая переменная) и konsum (независимая переменная). В результате расчёта уравнения регрессии в окне отображения результатов появятся следующие значения:
Coefficients (Коэффициенты)а
| Model (Модель) |
Unstandardized Coefficients (He стандартизированные коэф- фициенты) |
Standar- dized Coefficients (Стандарти- зированные коэф- фициенты) |
Т |
Sig. (Значи- мость) |
|||
|
|
В |
Std. Error (Стандар- тная ошибка) | ß (Beta) | ||||
| 1 |
(Constant) (Константа) |
2,871 |
,639 | 4,492 |
,002 |
||
| tgl. Zigaretten-konsum (Коли- чество сигарет в день) |
,145 |
,038 | ,804 |
3,829 |
,005 |
||
a. Dependent Variable: Pulsfrequenz unter 80 (Зависимая переменная: частота пульса ниже 80)

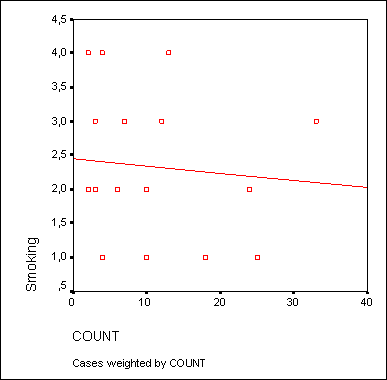

Рис. 16.13: Диаграмма рассеяния с регрессионной прямой после корректировки осей
Что дает следующее уравнение регрессии:
pids = 0,145-konsum + 2,871
Мы видим, что константа в вышеприведенном уравнении регрессии (2,871) соответствует точке на оси Y, которая образуется в точке пересечения с регрессионной прямой.
|
|
|
